駕駛?cè)藞?chǎng)地駕駛技能考試系統
陜西捷康機動車駕駛?cè)藞?chǎng)地駕駛技能考試系統（以下簡稱“考試系統”）是嚴格依據《中華人民共和國公安部令第139號令》進行設計的自動化考試系統設備。本系統主要采用2020年組網完成的北斗定位系統和5G（僅限支持5G地區）物聯網系統作為主要的車載設備，集5G物聯網無線數字通訊、毫米級GPS定位技術、車載OBD系統、６軸陀螺系統、GIS建模技術等多種技術為一體，能夠自動檢測和評判公安部規定的機動車駕駛?cè)丝荚囅到y(tǒng)的相關內容。
該考試系統是針對五小車輛、箱式轎車、中大型客車、貨車等準駕車型研發的自動化場地考試評判系統，可完成倒車入庫、側方位停車、上坡路定點停車與坡道起步、直角轉彎、曲線行駛等多種項目的自動化考試評判，亦可根據需要增加模擬高速行駛，模擬山區路等模擬項目的考試評判子系統。
一、工作原理及技術特點
本公司考試系統主要采用北斗定位設備和5G物聯網作為主要的車載設備，基于衛星定位系統（GNSS）中的（RTK）載波相位技術對車輛進行實時動態定位測量，采用雙天線為基線，動態采集車輛運動過程的各種參數，并借助獨立自主知識產權的核心算法對上述參數進行綜合數據處理，可以獲得高精度的車輛位置、速度、等全狀態參數，結合GIS技術和OBD、空間陀螺定位技術可實現駕駛?cè)丝荚囅到y(tǒng)規定的所有評判，同過5G（僅限支持5G地區）物聯虛擬專網可實現考試員在監考中心實時跟蹤考試過程情況，節約考試警力，可實現封閉的考場環境，有效防止舞弊等情況發生。

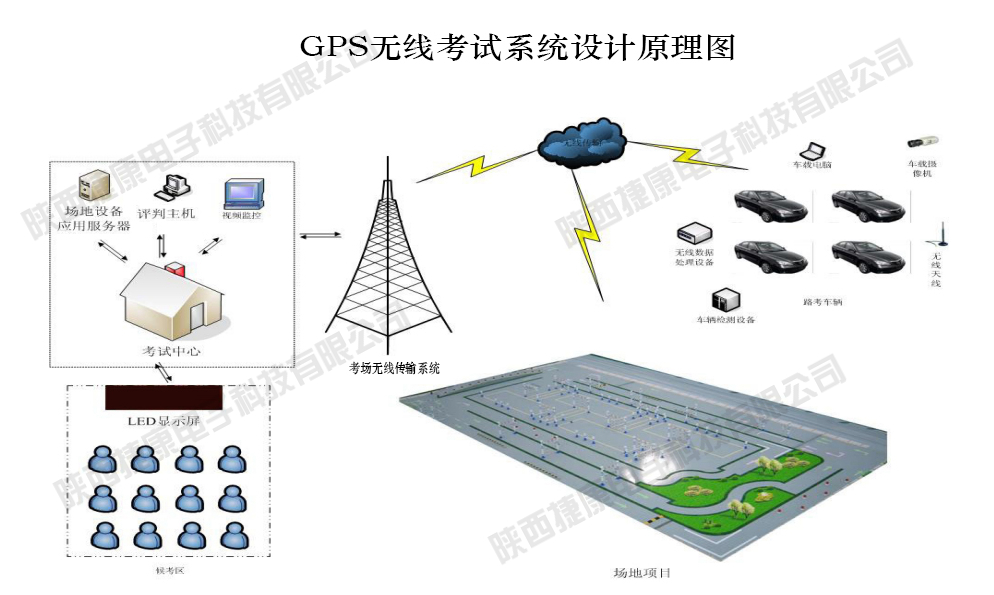

設備工作原理：如下圖
“機動車駕駛?cè)笋{駛技能考試系統”借助北斗衛星定位、5G（僅限支持5G地區）物聯網傳輸、GIS車輛輪廓?jiǎng)討B(tài)跟蹤算法、OBD傳感器技術以及6軸空間陀螺定位技術對考試進行自動評判，擺脫了對場地電子設備的依賴，增加了考試過程的準確性。系統的主要特點有：
系統根據公安部139號令為指導文件所設計、研發，考試過程自動評判（連續10年通過公安部驗收，并獲得相關資質）。
1、系統穩定性高：系統硬件設備少，場地沒有電子設備，不受雷電雨霧影響，不易受電磁場干擾，環境適用性強。采用高精度差分北斗定位和5G（僅限支持5G地區）物聯網傳輸，視頻記錄等對整個考試系統進行跟蹤，方便對考試過程進行監控可查詢。
2、提高了考試和訓練效率：可以連續不間斷發車、可以選擇多個起點和終點、考試和訓練同時進行。
3、本系統采用模塊化設計，維護簡單方便，系統自帶自檢功能，當系統發生錯誤自動提示出錯原因和維護方法。降低了運營及維護成本：系統配件消耗少，管理成本低，設備少，便于維護。
4、升級能力強：考試項目可以任意增加，考試能力增減只需增加考試項目數量及考試車輛。考試界面友好，簡單易用，可擴展性強。
5、考試車輛任意增加：本系統采用5G（僅限支持5G地區）物聯網系統，場地項目遠程分布式數據采集，從而可使考試監控終端（車載計算機）任意增加，考試車輛任意擴展。
6、利用指紋、人臉識別系統等對考生信息進行核對，各操作員權限分配明確，沒有相應管理權限不能進行操作。
7、無線網絡采用5G（僅限支持5G地區）物聯網傳輸數據，保證的了數據的傳輸準確性和低時延。
8、考試界面友好，簡單易用，可擴展性強。
9、系統所采用硬件均為工業級，適應全天使用。
10、所有考試數據通過本公司技術實現合成存放，方便查詢調閱。
二、考試系統組成
場考系統由考試場地、考試車輛、5G物聯網（僅限支持5G地區）、主控中心、場地視頻監控五個部分組成：
1、考試場地：
我公司擁有數名多年專業從事駕?？紙?chǎng)規化、因地設計、完善施工的技術骨干人員，并免費為客戶提供場地合理的規化設計方案。對于客戶場地的不規則性和不連續性有豐富的設計施工經驗，可以對大型復雜型的多種場地完成合理的設計規化，從而滿足多種客戶需求。對于場地設備實施施工部分，采用我公司專利技術的GPS考試（練習）場，駕校除了需要按照公安部139令中駕駛?cè)丝荚噲?chǎng)地必需的硬化和綠化外，無需對場地再做任何基礎建設性的施工。只需要完成按項目設計的畫線部分即可，從而大大減輕了駕校對于基礎設施部分的維修維護成本。
2、考試車輛
我公司對駕校原有考試車輛進行GPS定位技術改造，能過對該車輛加裝GPS定位、車輛狀態、發動機轉速、檔位檢測設備以及同步音視頻傳輸設備，加裝車載電腦，加裝4G/5G傳輸設備，以及考試人身份驗證等設備等。
車載計算機，通過車內安裝的高精度差分GPS實時動態采集車輛各種運行數據，全面監控考生對車輛的操縱是否規范、是否合理，考生在考場內進行規定各科項目的考試是否符合要求，對于各種違規情況進行記錄并做出及時判斷。
車載設備主要包括車載GPS主機，車載計算機，車載音視頻系統，4G/5G物聯網傳輸設備。
1）車載GPS主機：為車輛提供實時可靠的毫米級差分定位結果，輔助車載計算機對車輛運動狀態進行計算。
2）車載工控機：完成考試車輛測繪數據處理及考試成績?cè)u(píng)判等功能，同時將考生信息和考試成績通過考試評判車載軟件進行顯示。
3）車載傳感器單元：采集車輛各種狀態（速度、擋位、熄火、喇叭、轉向燈、安全帶等），并將采集的信號送入車載工控機進行處理。
4）車載音視頻系統：包含1個或多個高清數字網絡攝像頭，主要用于同車內考成進行對講和完成人臉識別功能。
5）4G/5G物聯網傳輸設備：通過4G/5G物聯網設備借用移動通信運營商的4G或５G網絡組成安全可靠的虛擬VPN通道，為車輛和監控中心提供可靠且低時延的數據傳輸。
3、5G物聯網
無線通訊系統分為兩個部分：
１、GPS差分?jǐn)?shù)據傳輸：
考試車輛要完成毫米級定位，單單只好北斗定位和GPS定位系統是不夠的，需要建立差分基站對北斗等數據進行RTK差分運算，以實現車輛的毫米級定位，RTK差分?jǐn)?shù)據則需要同過無線來傳輸。
２、4G/5G物聯網傳輸網絡：
RTK的傳輸和車輛狀態的傳輸需要依然無線網絡，我公司借助移動通信運營商的4G或５G網絡組成安全可靠的虛擬VPN通道來進行數據傳輸。但是需要向相關運營商按約定繳納一定的費用，并且受到所處當?shù)鼐W(wǎng)絡強度和速率的制約，后期使用陳本象對較高。
4、主控中心
科目二GPS場地考試系統控制中心是整個系統的中心樞紐。負責對于整個考試場地、考試狀態、考試過程實施調度和管理，并能保存打印考試成績?？刂浦行牡挠?jì)算機連接數據計算機并與其交換信息（如：車輛號、考生信息、考試時間、考試評分結果是否合格）。對參加考試的考生進行管理、信息發布，各場地傳感器及考試車輛發送信號，并對其進行分析、處理并發出相應的指令，主要由數據庫服務器、考試管理工作站、無線基站等組成。本系統提供公安網6合一監管平臺聯網的接口，同時在考生考試結束后自動保存成績、可以實時打印成績無需人工干預。系統具有可擴展性，允許在當前主控中心不做變動的情況下，考試項目和考試車輛數量的隨意增減。
主控中心部分在系統中的的作用：
1）由主控中心計算機系統完成考生的報名，考試項目、順序和考試車輛的安排，避免人為因素的干擾。
2）協調考試場地內各考試車輛運行。
3）顯示并記錄各考試車輛在考試場地內運行情況，由計算機根據相關項目的評判標準自動給出每一個參加考試的考生成績并錄入數據庫，確?？荚嚬?，公正。
4）數據庫服務器 ：考試工位機的數據存儲中心及測繪基站數據的無線轉發中心。
5）考試管理工作站： 考試任務的分配、考車管理單元，主要完成考試過程中身份鑒定、考試評判、考試成績的查詢及打印、考試公告等各個流程的管理。
5、視頻監控系統
1）場地監控設備：每個考試項目都安裝有攝像頭，一般一個項目安裝至少2個高清攝像頭，來實現對考試項目的無死角覆蓋。
2）考場功能區設備：主要應用在考試待考區，考試后考取，考后簽字室，監控中心等功能區攝像頭，
3）結合以上兩種設備，通過我公司視頻監控系統可實現考試過程實時無死角切換，做到從考生進入考場到考生考后離開考場的無死角記錄。
三、系統技術指標
1.GPS模式：支持全星全頻段，GPS （L1，L2）；北斗（B1,B2.B3）GLONASS（L1，L2）；
2.GPS定位：精確到±10mm級
3.GPS響應要求：無縫實時精確定位
4.GPS采樣率：每秒采樣率不低于10次
5.GPS數據輸出頻率：≥19200bps；
6.GPS首次定位時間：≤10s；
7.GPS系統信號重捕時間：≤15s；
8.車載單元上傳速率：≥38400bps；
9.發動機轉速信息，誤差范圍為±50 r/min；
10.通過車輛電子線路獲取信息的，信息響應延時< 0.3 s；
11.通過加裝信息采集裝置獲取信息的，信息響應延時< 0.5 s；
12.采用衛星定位裝置采集車輛位置信息的，車輛位置信息響應延時< 0.5 s；
13.取得的車輛行駛速度信息，誤差范圍為±1 km/h；
14.取得的車輛位置定位信息，誤差范圍為±1 cm；
15.取得的車輛行駛里程信息，誤差范圍為±5 m；
16.計時時間，誤差范圍為±0.5 s；
17.計算機輔助評判時，評判響應延時應小于0.5 s；
18.工控機顯示屏亮度> 300 cd/m2,對角線長度≥17.78 cm,觸摸輸入響應延時≤ 0.3 s；
19.考試車輛內語音播報響度≥ 60 dB；
20.支持DC8V-36V寬電壓冗余電源，可支持UPS技術；
21.車載設備總功耗：≤100W；(GPS功率≤5W,一體化工控機功率≤25W)；
22.工作溫度范圍：室外設備：-25℃～+60℃；
23.運行效率: 小車每考車平均考試人次 10人/h, 大車每考車平均考試人次5人/h。
四、系統設備配置（例：C1車型）
JK-KM2GPS型C1場地GPS科目二智能考試系統設備配置
序號 | 名 稱 | 單位 | 參 數 及 性 能 |
1 | 改裝車輛 | 部 | 數據采集、判斷車輛狀態（對每個項目的壓線，中停，熄火，安全帶，轉向燈，都會檢測，） |
2 | GPS無線數傳基站 | 套 | 與車輛進行GPS差分定位提高GPS精確度 |
3 | 網絡基站無線AP系統 | 套 | 與車輛進行數據交換，傳輸無車載視頻圖像等 |
4 | 主控中心系統 | 套 | 實現學員考試申請、分配、評判、查詢功能，符合公安部139號令、GA1028-2017規定的軟件要求 |
5 | 考試候考信息公告屏 | 套 | 實現考試學院待考信息的顯示等、符合公安部139號令、GA1028-2017規定的軟件要求 |
6 | 視頻監控系統 | 套 | 查看并記錄場地中任何區域內的考試車輛考試行進情況，包括對當前考生實時的視頻采集，實時的音頻對講和監聽 |
